精心设计、共奏华章!

Tekla® 2020

Tekla Structures 2020

就像音乐一样,建设工作也需要各方的协作。演奏者需要无缝衔接,在恰好的时间点完成各自的任务,才能演奏出旷世杰作。Tekla 2020 有大量增强协作的更新程序和全新功能,对于建立完美和谐的 BIM 结构工作流至关重要。

Tekla 2020 旨在提高生产力,让您的整个团队可以更高效地合作。最新的增强功能着重于提高协作、可视化和可用性水平。由于建模更简单、图纸生成更快速、而且能安全、实时地共享数据,所以您能够在一个真正可构造的过程中自由合作。

按产品和主题选择并了解新功能

产品

主题

使用放样板轻松完成复杂板工建模

详细设计 制造 Tekla Structures 图纸

现在,在建筑对象(包括线、弧和折线)之间创建放样板更加简单。使用放样板工具可轻松创建含直线、单曲线和双曲线形状的复杂几何图形。

您还可以创建单一基本放样板和切线连续折线放样板的展开单零件图。如此可实现扭曲板、过渡管道系统型材和其他弯曲板(包括与桥梁相关的板工)的建模和展开,极大地提高了您的复杂项目建模能力。


增强点云可视化(包括冲突检查)

详细设计 建筑 CIP 预制 工程 模板

使用 Tekla Structures 中的智能点云以 3D 形式呈现测量数据。

Tekla Structures 继续增强其点云功能。Tekla Structures 支持制造商、承建商或承包商使用现有环境的扫描点云检查现有或规划的建筑。此版本的新功能和改进之处为您带来更多可能,包括点尺寸和密度的自定义选项以及点云和碰撞检测热图的深度感知。

阅读更多内容


完整的视觉图纸布置编辑器

通用设计 详细设计 制造 建筑 CIP 预制 工程 钢筋 模板 图纸

外表不变、内里常新!图纸布置的编辑过程已彻底改进,使得任何项目团队成员都可以快速创建公司标准图纸。添加表格和计划、定义多个图纸尺寸、控制边距和边框设置,以及将布局与特定图纸类型相关联,所有这一切都提供新的“所见即所得”的用户体验。


轻松可视化和编辑图纸视图

通用设计 详细设计 制造 建筑 CIP 预制 工程 钢筋 模板 图纸

更快绘完图纸,并确信您存档的内容即您需要的内容。现在的 Tekla Structures 新版本在 3D 模型空间中显示整体布置图视图。您可以轻松查看图纸视图中包含哪些对象,并且我们的直接修改功能使您可以调整视图限制。这种新功能对于管理可能跨多个图纸的大型复杂构件特别有利。


所有项目参与者均可基于云轻松协作

建筑 协作 Tekla Structures Trimble Connect CIP 预制 工程 钢筋 模板

在 Trimble Connect 中与项目参与者基于云协作,可保持清晰的沟通。您可以直接从 Tekla Structures 发布 IFC 模型、图纸、计划和其他项目关键信息,以提交给特定利益相关者或审阅者,还能管理访问权限。

采用 Trimble Connect 可将项目相关文件收集到一个地方,备份正在进行中的重要工作,而且与他人协作时无需通过电子邮件发送大文件。

根据您的工作需求,可以从笔记本电脑、台式机、iPhone 和 iPad 访问文件,简单易行。

Trimble Connect Business 许可证现包含在 Tekla Structures 订阅和 2020 维护合同中。

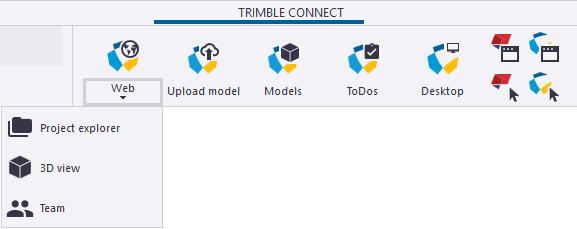

新的功能和可用性的提升现在可以更好地支持工作流,而且让 Trimble Connect 的入门变得更容易。全新的功能区选项卡中含有 Trimble Connect 的特定功能(例如任务、项目用户等),可提供无缝集成,让用户轻松起步。您只需从 Tekla Structures 单击几下即可连接到项目并开始访问共享的参考模型。

Tekla Structures 现可从 Connect 项目中提取覆盖模型,以更快引用潜在的数百个 DGN、DWG 和 IFC 模型。

Trimble Connect

Trimble Connect 的不同用例

  • 现场浇筑:现在,您可以将信息从办公室直接带到现场!使用它来计划和管理浇筑并跟踪生产数量。
  • 钢和预制件:从办公室到制造再到现场:作为一个简单易用的平台,可共享项目数据,例如投标文件和销售模型、深化设计工作进度、制造图纸和报告、生产数据文件甚至状态信息。
  • 结构工程师:存档 + 发布。使用基于 Connect 云的开放式协作平台管理审阅、提交和归档过程。提供可访问的高质量协作项目信息,以使更广泛的利益相关者团队可以清晰了解结构设计。

空心构件的深化设计更简单

详细设计 预制

Tekla Structures 2020 让空心构件的深化设计更高效、更灵活并且更不容易出错。

  • 改进的楼板布置工具专用于创建和修改预制中空板、叠合板、工字型板和实体板,使得较复杂空心构件的深化设计变得更快速且更不容易出错。改进之处包括自动保留孔、定义最大板长度、优化板宽度,还用新方法定义单个平板的任意属性。
  • 中空吊环组件的增强功能可以将悬吊预埋件创建到空心构件的对角。
  • 新的“使用 DWG 建模”工具将 2D 设计转换为 3D 模型。运用楼板跨多边形的设计意图创建楼板布置组件。使用同一工具,您可以将 dwg 块转换为 3D 预埋件。借助此功能,您可以一键将楼板中的数百个电气预留块转换为实际的预埋件。
空心构件的深化设计更简单

模板工具随手可用

建筑 Tekla Structures CIP 模板

Tekla Structures 2020 简化了模板工具的使用。这些工具是 Tekla Structures 不可或缺的一部分,现在可直接使用。

该版本提供了最新的改进功能,并附带模板系统示例,因此您可以快速开始使用模板工具。要使用特定于供应商的面板,您可以在 Tekla Warehouse 中访问多个供应商的广泛产品系列。


倾斜板建模比以往更简单

建筑 Tekla Structures 工程 CIP

现在,复杂几何图形(例如不同标高的板)的建模变得更加容易。流行的 Tekla Structures 2019i 功能有了很多改进之处,包括改进的用户界面、向板面添加顶点的功能、可视化显示顶点位置和标高。


提高了钢筋深化设计的可用性和生产力

详细设计 CIP 预制 工程 钢筋

Tekla Structures 2020 将继续提高可用性和生产力。它精心设计的小功能让建模者无需付出额外的努力即可自动增强其作品,对钢筋组的控制比以往更强,因而非常灵活,同时又不影响快速有效的基于几何的深化设计。若干现有功能的更新(包括合并钢筋尺寸标注以创建单个功能和钢筋目录更新)将逐步让 Tekla Structures 成为市场上最好的钢筋深化设计工具。以下是 Tekla Structures 2020 中提供的一些功能:

报告钢筋层

Tekla Structures 钢筋组现在自动感知自己相对于图层中其他钢筋的放置位置。这是对先前发布的自动分层功能的改进。现在,您可以在模型和图纸中为钢筋层自动添加前缀和生成报告,从而快速创建更符合工作流的基于过滤器的图纸。

分层工具

随着可报告图层的增加,新工具应运而生,可在不使用对话框的情况下影响图层的放置。现在,您可以将整个钢筋从现有位置移动到最外层或最内层,也可以进入或替换一个图层。混凝土中的其余钢筋会自动更新,这意味着绝不会发生冲突。

按参考线创建钢筋

钢筋组提供了基于几何形状自动创建钢筋的强大功能,但是现在您可以在创建钢筋之前确定参考线。这意味着,只需单击几下,就可以通过精确的尺寸或钢筋数量自动缩放中心,从而深化设计弯曲或扇形的钢筋。

弧钢筋几何类型

钢筋形状管理器的更新功能现在允许将多弯曲的钢筋报告为单弧,因此可报告半径和弧长等制造数据并将其添加到目录中以实现自动识别。

Arc Rebar Geometry Types

钢筋图纸更新

它结合了两个钢筋插图模板的功能,现在可根据您设置的属性或通过自动化工具“钢筋管接头和锚栓”表示钢筋端头的管接头。

Rebar Pull-out Picture Update

钢筋尺寸标记

钢筋尺寸标记有了全新的外观。我们已经将创建钢筋特定尺寸的现有方法合并为一个简单易用的命令。现在,您可以使用此命令以前所未有的速度标记钢筋尺寸。

钢筋目录更新

在 Tekla Structures 的目录更新中,首先更新的是钢筋目录。现在,您将看到一目了然、易于使用的全新 UI。这个新对话框提供了无误的数据库,避免了重复、属性值无效等诸多问题。导入和导出功能大大简化了项目之间的数据移植,对于为多个国家或地区/标准的项目提供服务的客户特别有用。

更顺畅地移动管理项目

针对 Tekla Structures 早期版本更新了共享服务

协作 模型共享 CIP 预制 工程 图纸 模板 钢筋

共享服务已得到改进,并更好地支持 Tekla Structures 早期版本的使用(直到 2018i)。

阅读更多内容

Renewed sharing service for earlier Tekla Structures versions

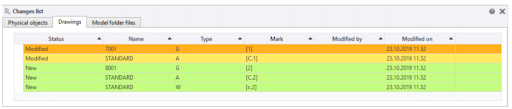

写出之前预览本地更改

协作 模型共享 CIP 预制 工程 图纸 模板 钢筋

现在,您可以在写出之前查看自己的模型副本,其中显示对本地模型所做的更改。

如此可以

  • 确保与团队其他成员共享准确无误的更改之处
  • 确保写出时没有意外更改

写出之前预览本地更改


Tekla Model Sharing-- Trimble Connect 用作项目文件夹

协作 模型共享 Connect CIP 预制 工程 图纸 模板 钢筋

通过以 Trimble Connect 文件夹为项目或公司文件夹的新选项,团队可确保对使用 XS_PROJECT 或 XS_FIRM 设置定义的项目和公司文件夹进行可控且集中的更改。这种单向同步让您可以始终依赖最新且正确的设置,避免通过模型共享功能对文件夹做出意外更改。

Smoother project management on the go

面向桥梁设计者的 Tekla Structures 免费电子学习课程

Tekla Structures 工程

使用 Tekla Structures 很容易就能高效准确地建立桥梁模型。通过免费的面向桥梁设计者的 Tekla Structures 电子学习课程了解该工作流。该课程包括从工作流基础知识、用户界面和 Bridge Creator 工具到使用现成组件和桥预埋件等若干教程。课程语言为英语。

学习课程


Tekla User Assistance for Trimble Connect

协作 Trimble Connect 工程 预制 CIP

在 Tekla User Assistance for Trimble Connect 中,您可以找到产品指南、支持文章和用户社区,以帮助您快速入门。该服务目前提供英语和法语版本。

阅读更多内容

Tekla User Assistance for Trimble Connect

适合桥梁设计者的改进工具

详细设计 工程

易于使用的图形创建和编辑工具可帮助您更快地完成文档编制任务。简化的钢筋创建工具支持复杂和非标准的几何形状。

Bridge Creator 扩展程序的改进

改进了公路团队对齐数据的工作流处理,简化处理桥梁截面以更快创建智能桥梁对象。
