Tekla® 2019
Tekla Structures 2019 с новыми и обновленными функциями поможет повысить производительность и согласованность рабочих процессов. Последняя версия Tekla Structures позволит вам работать быстрее и эффективнее за счет усовершенствованного создания чертежей; деталировки арматуры, металлоконструкций, сборного и монолитного железобетона.
Знакомьтесь с новыми свойствами
Улучшения чертежей
Клонировать выбранное: Прирост производительности при работе с чертежами общего вида, стилями чертежной графики и простановкой размеров
Процедура создания чертежей общего вида стала максимально простой. Теперь при работе с чертежами общего вида можно клонировать выбранные виды, в том числе размеры, метки и графические объекты, перенося их из одного фрагмента чертежа в другой. Система идеально подойдет для создания чертежей, содержащих большое количество повторяющихся видов, например, планов фундаментов, анкерных болтов, арматуры или фасадов.
«Очень полезный инструмент. Он поможет сократить время работы над чертежами».
Цитата пользователя из User Feedback Program
Выравнивание видов чертежей при клонировании
Благодаря улучшенной системе работы с видами на чертежах, сборочные чертежи теперь можно создавать еще быстрее. При выравнивании видов в исходном чертеже произойдет автоматическое выравнивание видов и в клонированных чертежах. Это существенно уменьшает объем ручного редактирования и повышает качество. Выравнивание видов обеспечит лучшую читаемость чертежей.
Ассоциативная связь размерной точки
Теперь можно точно указывать объекты для размерных точек. При внесении изменений в модель произойдет корректное обновление размеров на чертеже, а значит клонируемый чертеж будет более точнее.
«Я думаю, это будет очень полезным при клонировании чертежей.»
Цитата пользователя из User Feedback Program
Усовершенствованный диспетчер содержимого чертежа
Благодаря дополнительной информации в содержимом чертежа, облегчающей маркировку и стилизацию чертежа, можно быстро обеспечить соблюдение стандартов.
Выравнивание меток по точке
Благодаря быстрому выравниванию меток по точке, вы можете легко управлять расположением выбранных меток.
«Это очень полезная функция. Несомненно, она сократит массу времени при подготовке строительных чертежей!»
Цитата пользователя из User Feedback Program
Улучшенная поддержка различных BIM-объектов
Улучшения, касающиеся импорта, позволяют использовать больше разных форматов объектов и использовать их в чертежах. В видах узлов и сечений теперь доступны не твердотельные объекты.
Более простая разбивка проекта с использованием новых радиальных сеток и вспомогательных объектов
Мы улучшили функции работы с геометрией для дополнительного повышения производительности. Теперь для описания криволинейных конструкций вы можете создавать настоящие криволинейные сетки, включая радиальную сетку, вспомогательную дугу или вспомогательную поликривую, а также быстрее и проще проставлять размеры.
«Мне кажется, что функция радиальной сетки настолько проста и понятна, что даже новичок в Tekla сможет освоить её очень быстро».
Цитата пользователя из User Feedback Program
Улучшенное редактирование компоновки
Мы облегчили процесс редактирования компоновок чертежей. Для быстрого создания компоновок достаточно выбрать таблицу и указать точку для размещения. Это экономит время и повышает производительность.
Представляем экспорт геометрии Revit
Новое приложение «Экспорт в Revit» дает дополнительную гибкость, поскольку теперь пользователи Tekla могут использовать файлы .rvt. Если формат IFC не доступен, вы можете работать с проектом, используя файлы .rvt для совместного доступа к данным модели.
Более простое управление изменениями геометрии в опорной модели IFC
Мы улучшили процессы для управления изменениями в IFC. Теперь вы можете задавать значения допусков, чтобы убрать лишние отметки несущественных изменений. Наличие подробной информации поможет также лучше понять суть изменений геометрии (например, произошло ли смещение центра тяжести).
Более интуитивный инструмент размещения элементов
В Tekla Structures 2019 мы упростили работу с импортированными элементами, а также вставку элементов, например, закладных деталей, в требуемую точку. Задавать угол и положение в модели теперь можно быстрее и проще. Теперь при добавлении элементов напрямую вы можете интуитивно управлять их ориентацией и поворотом. Для этого используются ручки прямого изменения и интерактивный просмотр. Раньше эти функции были доступны только для элементов пользовательских деталей. Благодаря этой доработке, вы можете эффективно выполнять точное моделирование, особенно при работе с монолитными железобетонными конструкциями.
Настраиваемые метки в видах моделей
Вы можете лучше управлять отображением свойств объектов при визуализации меток объекта модели. Вы можете проще проверять объекты. Достаточно просто выбрать отображение нужной метки, например, массы или номера позиции для всех главных деталей или только для выбранных главных деталей.
Новое расширение Trimble Connect Visualizer для визуализации и анимации
Теперь пользователям Tekla Structures доступна реалистичная визуализация и анимация даже самых масштабных конструкторских моделей, что позволяет лучше передавать замысел проекта для принятия обоснованных решений.
Trimble Connect Visualizer расширяет функционал Tekla Structures и открывает дополнительные возможности работы со строительными моделями. Вы сможете добавлять полные и наглядные данные в презентации для заказчиков и для демонстрации различных вариантов проектирования и строительства. Также вы сможете делиться планированием строительства со всеми заинтересованным лицам, получать от них комментарии, что повысит производительность и общее качество проекта.
Что нового в Tekla Structures 2019 для проектировщиков мостов
Проектировщикам мостов нужны современные цифровые инструменты для создания BrIM-контента с учетом потребностей клиентов, позволяющие повышать их конкурентоспособность на рынке
Расширение Bridge Creator для совершенствования рабочих процессов
Bridge Creator — это новое расширение для проектировщиков мостов. Оно облегчает и ускоряет работу на самых ранних этапах проектирования. Если у вас есть сложности с составлением точных 3D-моделей, в которых из-за разницы в профилировании нужно использовать сложные сечения моста, то это расширение обязательно вам поможет.
Новая роль «Проектировщик мостов» для более производительной работы
В версии 2019 года будет предусмотрена новая роль «Проектировщик мостов» для доступа к индивидуальной ленте меню, на которой представлены инструменты для эффективного проектирования мостов, включая Beam Extruder, Concrete Bridge Reinforcement и новое расширение Bridge Creator.
Улучшена деталировка арматуры

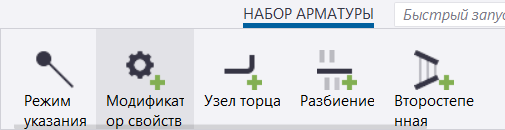

Улучшенная контекстная панель инструментов
Мы выделили мощные инструменты для деталировки арматуры, чтобы новые пользователи Tekla быстро и интуитивно научились работать в программе.
Доработанная функция изгибания арматуры
Для более эффективной деталировки арматуры теперь можно выполнять ретроспективное добавление изгибов к модели. Также мы доработали разбиения арматуры для создания параллельных напусков или изгибаний с автоматическим измерением в соответствии стандарту.
Больше возможностей для управления закруглением и группировкой арматуры
Закругления, слои и модификаторы обеспечивают максимально точную деталировку арматуры. Вы можете оптимизировать ведомости арматуры и учитывать в модели фактическую форму арматуры. Это особенно удобно в тех случаях, когда есть необходимость в заказе порезанной и изогнутой арматуры и ее отображении в BIM-среде.
Модификаторы позволяют работать с конфигурациями арматуры 1:2, 1:3 и 1:4
Для экономии времени на деталировку арматуры и для повышения технологичности мы разработали модификатор, позволяющий создавать требуемую арматуру для любых сценариев использования. Модификаторы крюков, разбиений и свойств позволяют работать с различными компоновками арматуры.
«Отличная вещь! Новая функция работы с наборами арматуры будет полезна как для монолитных, так и для сборных бетонных конструкций»
Цитата пользователя из User Feedback Program
Цветовые группы арматуры
Для ускорения и упрощения работ с группами арматуры мы добавили интуитивно понятную функцию, позволяющую отмечать в модели те элементы, которые будут выводиться на отображение в документации. Функция цветового разделения, активируемая одним щелчком мыши, позволяет просматривать группы арматуры, экономя ваше время и облегчая корректировку ошибок.
Обновление связи с элементами STAAD
Мы обновили связь между Tekla Structures и STAAD. Теперь инженеры-проектировщики, работающие с последней версией STAAD (v8i ss6), могут эффективнее обмениваться важной информацией по проекту с Tekla Structures. Меньше ненужной работы, повторного ввода данных и возможностей для ошибок.
Улучшения для сборного железобетона
Инструмент проектирования с учетом заданной стоимости ускоряет функционально-стоимостной анализ
Благодаря новому приложению, вы можете использовать затраты в качестве расчетного параметра на этапе эскизного проектирования. Таким образом можно существенно ускорить функционально-стоимостной анализ, сравнение различных проектных вариантов и нахождение оптимальных сборных элементов в среде моделирования Tekla. Можно определять удельную себестоимость разных типов элементов в модели с использованием индивидуальных параметров, при этом Tekla будет автоматически рассчитывать себестоимость выбранных элементов. Рассчитанные значения можно включать в отчеты и показывать в виде меток внутри модели. Возможность оценивать влияние изменений на себестоимость в реальном времени позволяет находить оптимальные сборные решения для ваших проектов.
«Узлы двухслойных стен» стали лучше
Мы доработали набор инструментов для автоматизации моделирования и деталировки двухслойных стеновых конструкций. Последняя версия этого приложения, представленная в начале 2018 года, позволяет работать с большими объемами данных в модели, повышая гибкость и удобство для пользователей.
Улучшенный инструмент деталировки «Армирование сборно-монолитных перекрытий»
«Армирование сборно-монолитных перекрытий» — это набор инструментов для автоматического создания оптимизированного деталированного армирования и балочных ферм для полусборных межэтажных перекрытий. С его помощью можно автоматизировать повторяемые действия по деталировке для эффективного создания информационных моделей, не содержащих ошибок. Этот набор инструментов впервые был представлен в прошлом году в виде отдельного приложения. Теперь мы доработали его для более эффективной деталировки полусборных межэтажных перекрытий.
Улучшение экспорта данных из модели в производство
Доработан механизм экспорта данных для производства сборного железобетона. Теперь поддерживается больше рабочих процессов и автоматическое добавление более подробных данных. Среди прочих улучшений в последних версиях можно отметить следующие доработки, касающиеся экспорта данных из модели в системы для производства сборного железобетона.
- Теперь формат BVBS поддерживает кольцевую и спиральную арматуру
- Формат экспорта Unitechnik UT позволяет экспортировать данные для развернутой сетки арматуры со срезами, вырезами и изгибами. Также этот формат поддерживает данные о транспортировке и позволяет автоматически определять, соответствует ли арматура требованиям производственного оборудования.
- Оптимизирован экспорт данных для многослойных стеновых панелей и двухслойных стен при использовании формата UT. Экспорт в форматы Unitechnik UXML и Progress PXML теперь также поддерживает двухслойные стены.
- Благодаря автоматической ориентации при экспорте PXML улучшена работа с развернутой и изогнутой арматурой, а также с электромонтажными трубами
Улучшения для строительства из монолитного железобетона
Оптимизация единиц бетонирования
Мы доработали единицы бетонирования для повышения гибкости и надежности управления информацией о заливках. Теперь можно эффективнее контролировать в ручном режиме содержимое модели, включенное в объекты, используемые для работы с информацией о монолитных железобетонных конструкциях. Опалубка, арматура и закладные детали, связанные с геометрией заливки, автоматически добавляются в создаваемую единицу заливки. Однако в некоторых случаях может потребоваться ручная доработка с учетом фактических потребностей. Теперь вы можете просто выбрать все требуемые для добавления элементы и добавить их в единицу заливки за одну операцию.
Комплексный инструмент для создания чертежей опалубок и формирования отчетов
В Tekla Structures 2019 для всех элементов опалубки автоматически записывается набор атрибутов по умолчанию. Общие атрибуты опалубки можно использовать для управления любыми опалубками, независимо от поставщика или используемой системы опалубки. Фильтрация по умолчанию, организатор и настройки чертежа опалубки облегчают управление информацией и контроль элементов опалубки в модели. Таким образом, вам не нужно будет выполнять отдельные настройки для фильтрации, видов модели и чертежей, что упрощает создание чертежей опалубки.
Последняя версия модуля «Инструменты для расстановки опалубки — стены» с максимальной детализацией
Новые возможности этой версии позволяют создавать более точные модели опалубки, полные ведомости материалов и чертежи. Теперь можно автоматически добавлять опалубочные компенсаторы, используемые между панелями многослойной опалубки, по всей высоте. Кроме того, при добавлении стяжек опалубки можно также включать распорные трубки. Также вы можете добавлять закладные детали непосредственно при размещении панелей, что повышает общую эффективность моделирования закладных деталей.
Ускоренное моделирование опалубки для колонн
Мы доработали модуль «Инструменты для расстановки опалубки — стены» для более удобного моделирования опалубки для колонн. Теперь можно создавать условия, подходящие для колонн разных размеров и автоматически подставлять необходимый размер панелей и закладных колонн в зависимости от геометрии колонны.
Инструменты для расстановки опалубки — перекрытия для более высокой производительности
Мы доработали размещение выступов для оптимального использования с учетом реальных условий. При размещении панелей с использованием инструмента перекрытий теперь можно автоматически добавлять выступы непосредственно к панелям.
Теперь выступы или перемычки можно размещать под любыми вертикальными объектами, что открывает возможности для использования инструмента со сборными стальными и железобетонными конструкциями.
Представляем новый инструмент Shape cleaner
В версиях Tekla Structures 2018 и 2018i мы добавили много новых возможностей для более эффективной работы с импортированными формами, что существенно облегчило работу с большими моделями опалубки, а также с моделями, содержащими большое количество импортированных элементов. Shape cleaner — это новый инструмент, который раскрывает весь потенциал таких улучшений даже при работе с более старыми версиями моделей. Вам не нужно будет повторно импортировать оригинальные файлы форм, чтобы воспользоваться улучшениями, сделанными в предыдущих версиях.
Более гибкое моделирование металлоконструкций
Больше гибкости при моделировании гнутых пластин
Теперь моделирование участков труб и конусов стало еще проще. Например, вы можете моделировать только радиальные или конические участки сгибов, а затем развернуть их в чертежах или на ЧПУ.
«Кроме того, это идеальный инструмент для спиральных форм. Вы можете строить части спиральных лестниц разных радиусов, не охватывающих 360°»
Цитата пользователя из User Feedback Program
Новый инструмент для интуитивно понятной деталировки лестниц
Новый инструмент помогает гибко и быстро выполнять моделирование лестниц. Контекстные элементы управления позволяют быстро получить представление об изменениях для простой и оперативной деталировки лестниц без каких-либо угадываний.
«Функция просто отличная. Соглашусь с тем, что она увеличит скорость проектирования и поможет получить больше удовольствия от работы!»
Цитата пользователя из User Feedback Program
Улучшенная работа с механическими креплениями
Точки размещения болтов или отверстий при маркировке детали можно игнорировать, если они не нужны на этапе производства. Система поддерживает работу с устанавливаемыми по месту болтами, саморезами, гвоздями и другими элементами. Если во время изготовления детали отверстия под них не нужны, это можно легко указать в модели. Это облегчает работу с деталями, имеющими готовые отверстия, смещенные отверстия или вырезы. Более того, вы можете моделировать саморезы для точного определения их количества без влияния на отгрузочную маркировку деталей, которая наносится после их изготовления либо по месту. В итоге вы получаете унифицированную маркировку деталей, не зависящую от расположения крепежных элементов, не требующих предварительного сверления или использующих сверление по месту.
Улучшенная совместная работа
Автоматизируйте совместную работу и улучшайте качество 3D-моделей, используя информацию из чертежа
Используя связывание документов с инструментом Trimble Connect, вы можете автоматически публиковать модель в контекстной документации для ее использования другими участниками проектной команды.
Вы можете улучшать данные для 3D моделирования, используя аннотации из чертежей, в т. ч. метки, размеры и не только. Также у вас есть возможность экспортировать чертеж в пространство модели 3D DWG для наложения в модели.
- Используйте проектную документацию совместно с другими участниками проекта, включая представителей владельца, подрядчика, инженерной организации, завода, площадки и т. д.
- Возможность поиска документа из 3D-модели
- Совмещение 2D-информации и 3D-модели для удобства проверки, подтверждения и обмена данными
Tekla Model Sharing
Еще более надежное управление изменениями
Для уменьшения количества ненужных и непредвиденных изменений в модели мы убрали конфликтующие модификации функции считывания для вырезов по детали, монтажных болтов, добавляемых деталей, угловых фасок, заводских швов, швов по ломаной линии и сборочных узлов.
Теперь вы можете находить изменения в чертежах и выполнять возврат к предыдущей версии. Теперь все нежелательные изменения, сделанные другим пользователем, можно легко найти и убрать. Кроме того, мы улучшили систему нумерации, чтобы сократить частоту обновления чертежей.
Новая служба совместного использования для активной работы с Model Sharing
Tekla Structures 2019 — это первая версия приложения, в которой реализована служба совместного использования нового поколения (v2.0), позволяющая активнее применять Model Sharing. Мы обновили архитектуру службы и компоненты Azure для обеспечения надежной работы.
Начать работу стало проще
Вкладка «Общие модели» на начальном экране облегчает задачу нахождения общих моделей для новых пользователей. Новые пользователи, присоединяющиеся к проекту, могут удобно подобрать подходящие региональные настройки в Windows с использованием мастера проверки региональных настроек.
Видео урок и записи по основам работы помогут новым пользователям Model Sharing быстро и легко войти в курс дела для эффективной работы над проектами.
