Taideyliopisto


Taideyliopisto pitkäikäiseen ja muunneltavaan käyttöön haastavalle tontille perinteikkäässä ympäristössä

Taideyliopisto on teatterikorkeakoulurakennukseen kiinnittyvä kolmion muotoinen uudisrakennus Helsingin Kalliossa. Se sijaitsee Kaikukadun korttelissa Sörnäisten rantatien ja Hämeentien välissä ja valmistuu kesäkuussa 2021. Rakennus tarjoaa modernia tilaa kuvataiteen, teatterin ja tanssin opiskelijoille.

Kortteli on ollut teollisessa käytössä 1800-luvun lopulta lähtien, ja paikalla sijainneesta myllystä muistuttaa yhä neljä 36 metriä korkeaa suojeltua viljasiiloa. Pelkistetty punatiilipintainen julkisivu, sisätilojen käsittelemättömät teräspinnat ja verhoilemattomat betonipinnat jatkavat seudun teollista perinnettä.

Vahanen Suunnittelupalvelut Oy vastasi kohteen elementti- ja rakennesuunnittelusta ja Lujatalo toimi urakoitsijana. Rakennukselle tavoitellaan pitkää elinkaarta, ja muuntojoustavuus on erityisen tärkeässä roolissa suunnittelussa. Tiloista saadaan muunneltavat mahdollisimman vähillä kantavilla rakenteilla, korkealla huonekorkeudella ja suurella määrällä avointa tilaa, jossa voi vaihdella ryhmittelyä ja sijoittelua. Paikallavalettu pilari–laattarakenne mahdollistaa kohteen vaatiman arkkitehtuurin ja käyttötarkoituksen. Paikallavaletut välipohjat ovat askeläänten eristämisvaatimuksen vuoksi normaalia paksummat. Eristävyyden on oltava hyvä, koska tilojen toiminta tuottaa osin kovaa ääntä ja vaatii toisaalta hiljaisuutta.

Ennen rakentamisen aloittamista kesällä 2018 tontilta purettiin vanha toimistorakennus ja poistettiin teollisuuskäytön jäljiltä pilaantuneita maamassoja. Uudisrakennus yhdistyy neljään vanhaan siiloon, neliömalliseen noppaosaan sekä suojeltuihin A- ja B-osiin. Hankkeen kokonaislaajuus on 12 588 brm² Perustamistaso oli purettujen talojen perustamistasoja alempana, joten työmaalla louhittiin laajasti. Kriittisimpien rakenteiden purkutyöt suunniteltiin ja toteutettiin tarkassa järjestyksessä rakennesuunnittelijan ohjeiden mukaisesti. Uudisosan perustukset on viety kallioon asti, ja liitoskohta maanvaraisena tehdyn B-talon rajapinnan on vahvistettu ruiskubetonoinnilla.

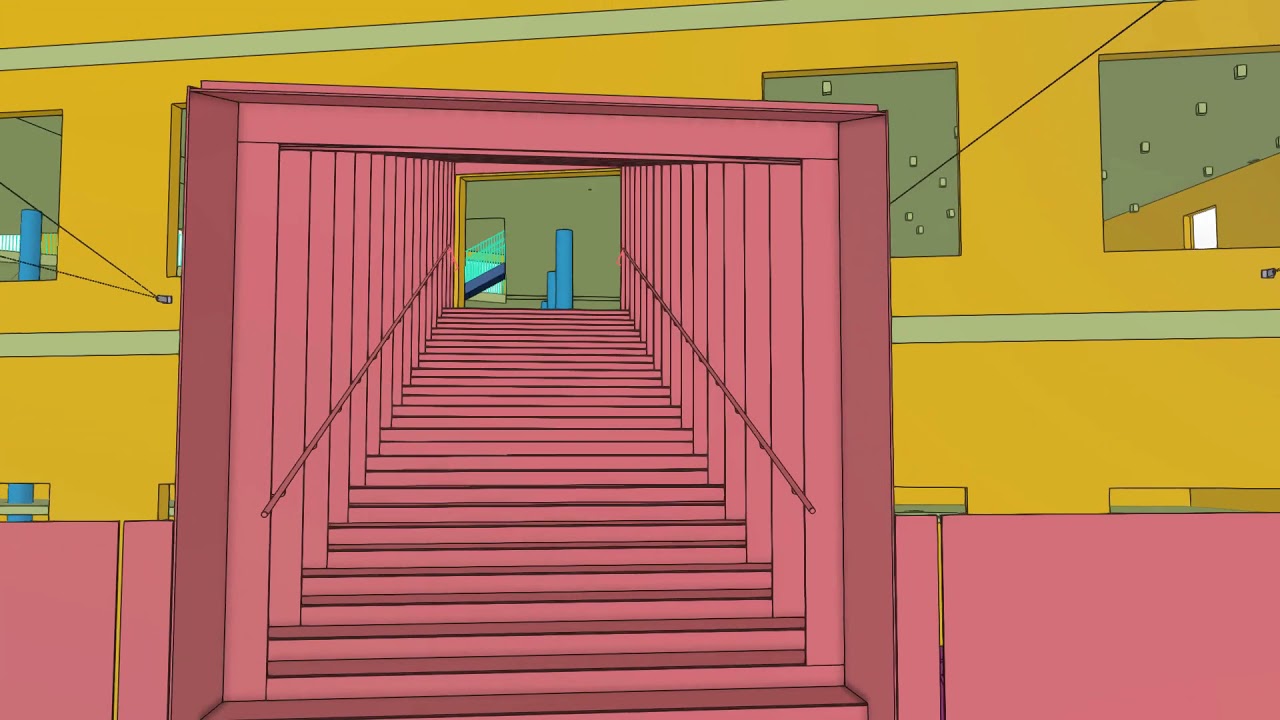

Tietomallinnus auttoi raskaasti raudoitettujen paikallavalujen ja vaativien 3D-teräsliitosten toteutuksessa

Rakennuksen sydän muodostuu kerrokset yhdistävästä kolmion muotoisesta keskustilasta. Avoimen tilan kerroksia yhdistävät limittäiset portaat ovat kohteen näyttävimmät teräsrakenteet. Keskustila on katettu kolmionmallisella lasikatolla. Lasikattoon haluttiin mahdollisimman hoikka teräsrakenne, joka toteutettiin hämähäkinseittimäisellä vetotankoristikolla. Kevyeen lasikattorakenteeseen lisättiin kaksi poikittaista ristikkoa ottamaan tuulen noste vastaan. Muuten kohteessa on käännetty bitumikermikattorakenne, ja vanhassa A- ja B osassa on uusittu peltikatto. Julkisivut ovat osin paikalla muurattuja ja osin eristerapattuja, vanhoissa siiloissa levyrapattuja.

Rakennesuunnittelun suurimpana haasteena oli suhteellisen pitkillä jänneväleillä tehty ja massiivinen paikalla valettava pilari–laattarakenne, jonka kuivuminen vie aikaa. Kosteudenhallintaan ja sisäilman laatuun oli kiinnitettävä erityisesti huomiota, mikä toi haasteita aikatauluun. Aikataulussa pysyttiin valujärjestyksien, työnaikaisen suojauksen, jälkihoitojen ja betonikoostumuksen hyvällä suunnittelulla. Osa työ- ja opiskelutiloista vaati tavallista perusteellisempaa äänieristystä. Haasteita toi olemassa olevien rakenteiden lähellä louhiminen uudisrakennuksen perustuksia varten.

Lasikaton toteutus ja liitosmaailma olivat hyvin vaativat. Ristikossa samaan solmuun tulee enimmillään kahdeksan vetotankoa eri kulmissa, ja ristikoihin on integroitu myös IV-laitteita. Vetotankoja on yhteensä 190, ja tankojen suunta vaihtuu lasikaton muodon mukaan. Suunnittelussa onnistuttiin hienosti luomaan lasikaton alapinnasta siro oikeanlaisilla liitoslehdillä ja kiinnitysosilla.

Tietomallinnus Tekla Structuresilla auttoi raskaasti raudoitettujen paikallavalujen tarkassa mallintamisessa ja vaativien 3D-teräsliitosten mallintamisessa, valmistuksessa ja asennuksessa. Trimble Connectia käytettiin suunnittelu- ja toteumatiedon vertailuun työmaalla ja ongelmakohtien etsimiseen.

Tekla-ohjelmistoja käytettiin rakentamisen valmistelussa ja Tekla-mallia myös mobiililaitteissa. Mallinnusyhteistyötä tehtiin paikallavalu-urakoitsijan ja raudoitusten mallintajan ja valmistajan kanssa. Elementti- ja konepajasuunnittelu tehtiin samassa mallissa. Projektissa käytettiin raudoitteisiin suunnittelijan omia custom componentteja. IFC-malli lähetettiin elementtitehtaalle tuoteosavalmistusta varten. Lasikaton rakenteiden laskennassa Tekla-mallista lähetettiin sauvamalli laskentaohjelmaan Tekla–RFEM-linkillä. Projektista toimitettiin asiakkaalle sekä piirustukset että tietomalli. Arkkitehdin IFC-malli tuotiin referenssinä Tekla-malliin, ja muutoksia tarkasteltiin Change Detection -toiminnolla.
