Usine de production Transfix

A propos du projet

Catégorie du projet

Projets industriels

Entreprises / Parties prenantes au projet

CMBC

Localisation

France

Images

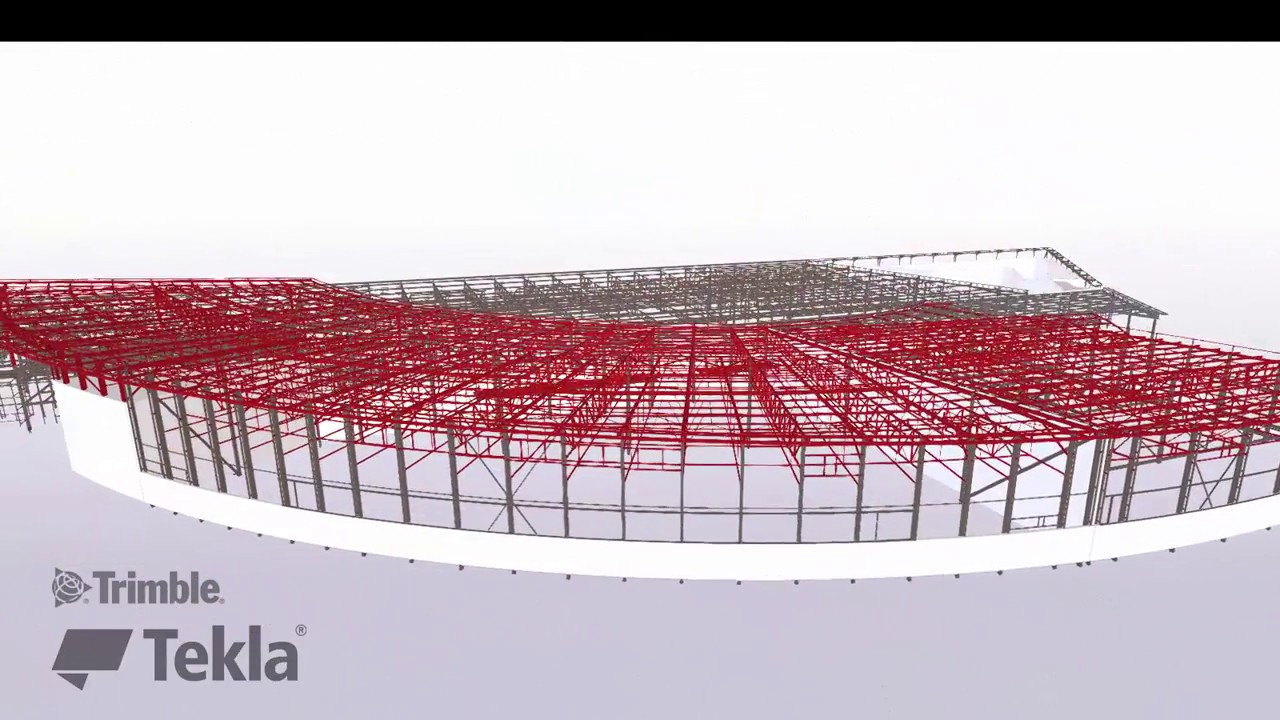

placeholder imageplay button

Usine de production Transfix

CMBC

Construction de structures métalliques + couverture/bardage. Atelier avec machines à commandes numériques automatisées. Effectif de 43 personnes.

Quelques chiffres :

  • Surface des bâtiments : 22 000 m2
  • Tonnage : 1 000 T
  • Longueur : 300 m
  • Largeur : 120 m
  • Hauteur : point haut de l'auvent 15,50 m
  • Heures d'études : 6 500 h

Quand l'acier fait de l'électricité!

Implantée sur le territoire de La Garde, près de Toulon, la future usine Transflx du groupe Cahors, qui sera livrée en avril 2015, est remarquable il plus d'un titre. Ce nouveau site de production de transformateurs électriques se déploie sur plus de 4,7 hectares et comprend près de 22 000 m' de bâtiments soit 1 000 tonnes de charpente acier fabriquée dans les ateliers de Cavaillon du constructeur métallique Bouisse/cmbc, Cernée par l'A57 et la 097, la future usine répond à un authentique parti pris d'originalité architecturale.
Selon son architecte Bernard Vernerey, elle est conçue comme une « conversation avec la nature, un projet sensible qui fait appel aux quatre éléments, plus un supplémentaire : l'électricité ». Elle se compose ainsi de quatre bâtiments principaux réalisés essentiellement en acier, seul matériau capable de relever les défis imposés par ce projet d'envergure.

Objectifs:
s'ajuster aux grandes portées dans un encombrement réduit, recevoir des charges dynamiques, résister au feu et s'adapter à des formes complexes, cintrées, débillardées. Comme un accent dans le paysage, Etendu sur près de 200 mètres, l'atelier de fabrication et d'assemblage de 10 200 m est un bâtiment monopente dont la charpente est conçue avec des fermes treillis boulonnées de 45 m de portée avec appui Intermédiaire sur une poutre porteuse continue sur toute la longueur du bâtiment.
La structure supporte quelque 60 appareils de manutention grâce à des ponts suspendus de capacité jusqu'à 6,3 t.
La chaudronnerie d'une surface de 2 900 m' fait aussi appel aux fermes treillis supportant d'autres appareils de manutention.
Le bâtiment de traitement de surface (TOS) est réalisé en poutres treillis rayonnantes de 60 m de portée maximum avec appui intermédiaire sur poutre porteuse centrale en courbe. Remplis de béton, les poteaux centraux tubulaires en acier avec armature béton ont une stabilité au feu de 2 heures.
Avec sa forme de pente débillardée, la toiture, réalisée en bacs acier nervuré, est remarquable. Particulièrement vue de haut où sa couleur - rouge - et sa forme - incurvée - viennent symboliquement rappeler le logo de l'usine. Comme un accent dans le paysage, cette membrane déborde largement le bâtiment TOS et vient recouvrir en partie la verrière de 2 700 m', réalisée sur des fermes cintrées, qui relie l'atelier de fabrication et la terrasse technique.
A 7 mètres du sol, un système de drainage des eaux pluviales permet d'évacuer et de récupérer les eaux dans un bassin adapté.

  • Maitre d'ouvrage: Transtix, groupe Cahors
  • Maitre d'oeuvre : Bernard Vernerey, architecte, Marseille (13)
  • BET : ST Ingénierie Gemenos (13)
  • Constructeur métallique: Bouisse /cmbc, Cavaillon (84)
