Réhabilitation des Arènes de l'Agora d'Evry (91)

Réhabilitation des arènes de l'Agora d'Evry, salle de spectacle datant des années 1970.

Winner icon
Lauréat Projets Sport et Détente

A propos du projet

Catégorie

Projets Sports et Détentes

Société

BAUDIN-CHATEAUNEUF

Localisation du projet

EVRY (91)

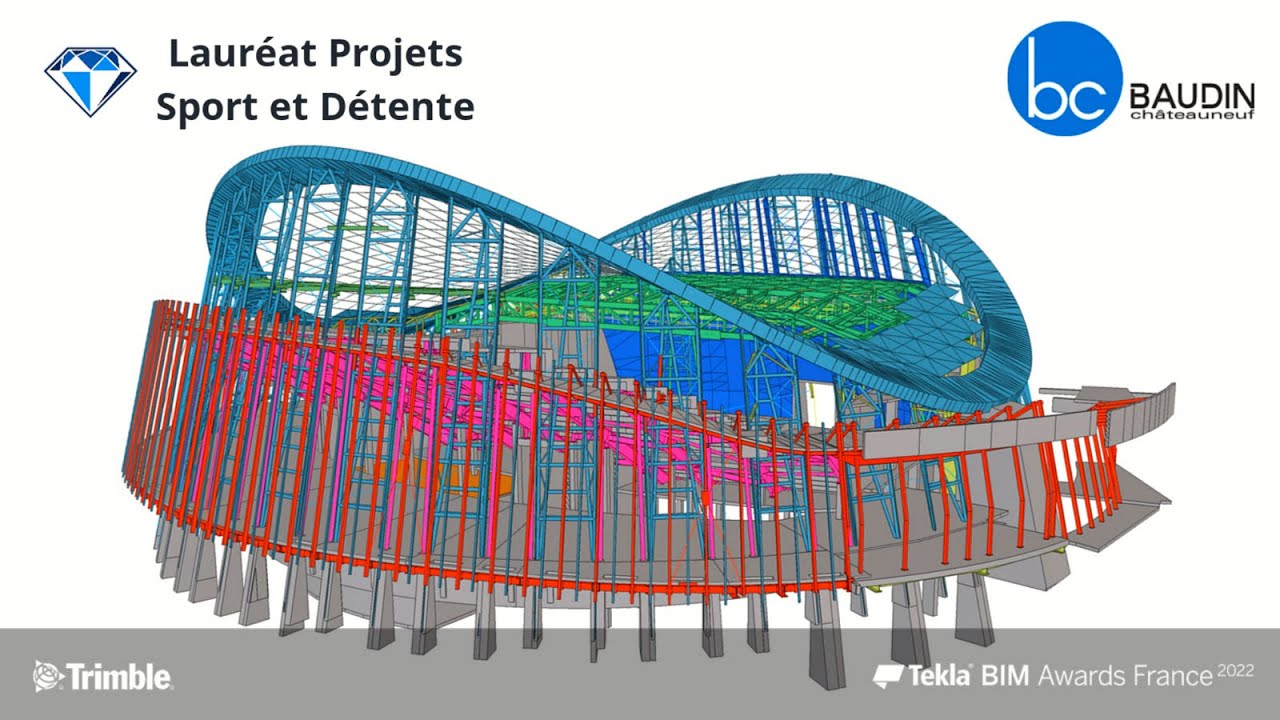

Le projet en images

placeholder imageplay button

Le projet en chiffres

Dimensions

5 poutres treillis de plus de 40m de long, définissant le nouveau gril scénique Ossature des gradins de spectacle : 13 crémaillères d’environ 15m

Poids total

450 Tonnes

Eléments structurels

Structure du déambulatoire : poutres radiales PRS à inertie variable, support de 90 poteaux métalliques, support de façade vitrée Création d’une structure en fond de scène de support de cloison acoustique

Produits Trimble utilisés

Tekla Structures - Tekla Model Sharing - Trimble Connect

Description du projet

Ce projet entre dans le cadre de la réhabilitation des arènes de l'Agora d'Evry, salle de spectacle datant des années 1970. Projet complexe techniquement pour l'époque, qui avait déjà sollicité le savoir-faire des équipes de Baudin-Chateauneuf.

Des défis à relever

Le premier défi de ce projet a d'abord été de remodéliser le bâtiment existant, puisque la nouvelle structure vient en grande partie se rattacher dessus.
Une modélisation théorique a été faite en s'appuyant sur les plans manuels réalisés en 1970 par Baudin-Chateauneuf. Les élements ont ensuite été modifiés/décalés/déplacés de qq cm à l'aide d'un nuage de pts issus du scan-3D de la structure existante pour avoir un modèle au plus proche du réel.
Au fil du projet, des échanges permanents en format IFC ont été fait avec le Génie-Civil et surtout avec le façadier qui a réalisé la façade vitrée conique, ce qui a fortement simplifié la mise en place des perçages sur notre structure pour attacher ses chassis vitrés. Cette partie "étude" a aussi été perturbée par certains confinements, l'utilisation du "model-sharing" a permis d'assurer la continuité du travail pendant cette période compliquée.

Le défi suivant a été la fabrication de certains pièces complexes comme les poutres caissons débillardées de l'escalier monumental, qui a été réussi grâce aux outils de développt de pièces de Tekla pour la fabrication.

Enfin, dernier défi, celui du montage d'une telle structure avec notamment cette façade conique habillée de verre sur laquelle les tôlérances de réglage sont faibles. Nous avons exporté le modèle Tekla en format DWG-3D et celui-ci a permis au conducteur de tvx de régler la façade à l'aide d'une station d'implantation.

Rôle principal de BAUDIN-CHATEAUNEUF :

  • Dessin d'exécution (Acier, Béton préfabriqué ou Armatures)
