Uusi Lastensairaala

Tietoja projektista

Projektin kategoria

Yleinen sarja

Yritys / Projektin osapuolet

Ramboll

Sijainti

Finland

Kuvat

placeholder imageplay button

Uusi Lastensairaala

Ramboll



Maailman paras lastensairaala on tietomallikohde




Uusi lastensairaala on suuri projekti jo kokonsa puolesta. Sairaalan 48 000 neliömetriin ja 230 000 kuutiometriin on mahdutettu muun muassa 11 leikkaussalia, 150 potilaspaikkaa ja suurikokoisia taideteoksia, jotka nekin on viety malliin. Sairaala on tarkoitus saada käyttöön vuoden 2017 aikana, ja projekti on kerännyt valtavasti kiinnostusta myös mediassa.


Tietomallit otettiin käyttöön jo yleissuunnitteluvaiheessa, ja niistä jalostettujen  cave-mallien avulla käyttäjien, kuten sairaalan työntekijöiden, on ollut mahdollista tutustua tulevaan työpaikkaansa virtuaalisesti. Tietomallien avulla tiloja on päästy tutkimaan myös lapsen perspektiivistä. Sairaalassa käytetään paljon lasipintoja. Tietomalli on ollut avuksi näkymien tutkimisessa, ja on pystytty varmistamaan potilaiden yksityisyyssuoja.
Sairaala-alueella kallio on lähellä maanpintaa ja viereisillä tonteilla on paljon louhintoja ja tunneleita. Eri tarkoituksiin tehtyjä geomalleja käytettiin suunnittelun lähtötietoina.


Rakentaminen limittyi poikkeuksellisen voimakkaasti suunnittelun kanssa, mikä vaatii paljon suunnittelijoiden ammattitaidolta ja käytetyiltä työkaluilta ja prosesseilta. Tietomallipohjainen työskentely nopeuttaa suunnittelua ja mahdollistaa tilavarauksien optimoinnin.

Tietomalli on ollut oiva väline tiedon hallintaan: esimerkiksi ovien ja ikkunoiden luettelointiin. Sairaalan erikoisovet ja -ikkunat muodostavat merkittävän kustannuserän, jota tilaajan on mahdollista seurata mallin avulla lähes reaaliajassa.


Suunnitteluprosessin etenemistä on seurattu tietomallin statustietojen avulla ja mallia on käytetty työn ohjaukseen.

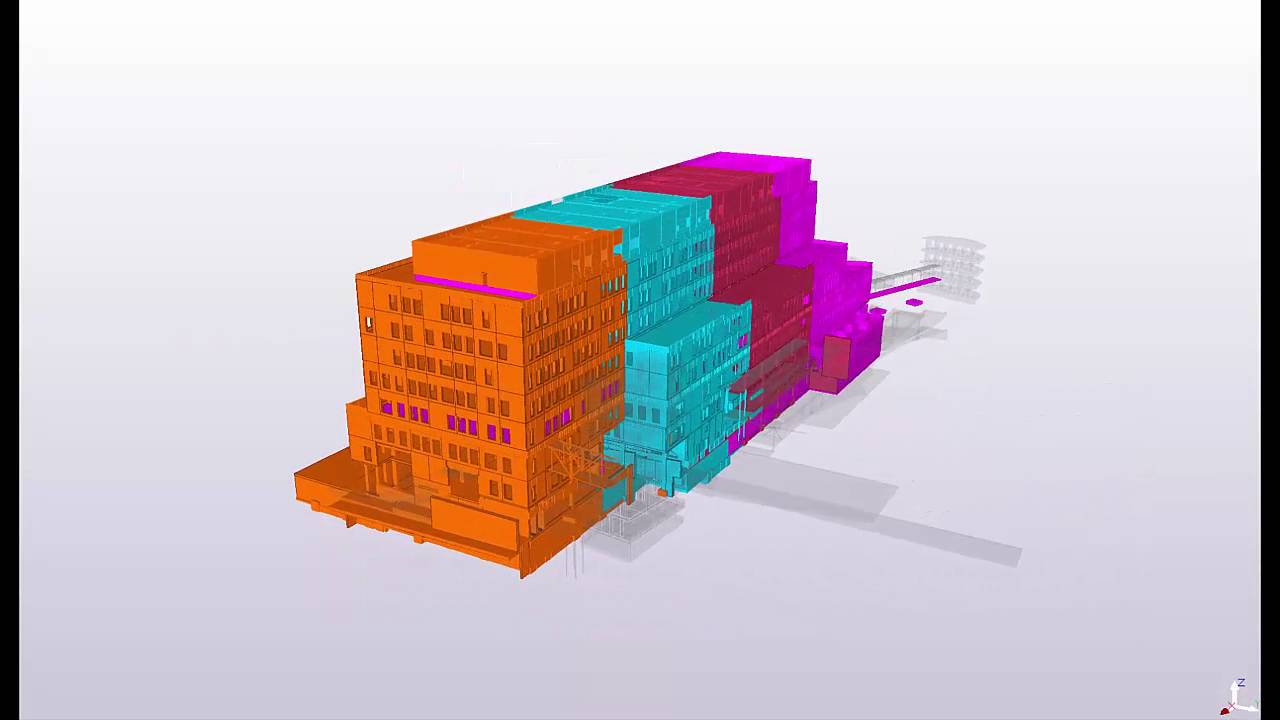

Projektissa oli aluksi kaksi runkovaihtoehtoa urakkalaskentaa varten: täysin paikallavalettu runko ja toteutukseen päätynyt vaihtoehto, jossa ylimpien kerrosten rakenteet ovat elementoituja liittorakenteita. Vaihtoehtoja työstettiin samassa Tekla-mallissa ja ne erotettiin toisistaan phase-muuttujalla.


Kaikki rakennuksen ontelo- ja kuorilaatat on tuotettu suoraan tietomallista ilman erillisiä piirustuksia. Myös liittorakenteiden teräsosista toimitettiin konepajalle DSTV-tiedostot joilla voidaan ohjata työstökoneita automaattisesti.


Peikon suunnittelemissa ja toteuttamissa Deltapalkeissa on valmiiksi sisäkierteet työmaakaiteita varten. Malli on ollut erinomainen työkalu rakentamisen vaiheistuksen visualisointiin ja sen avulla tarvittavat kaiteiden paikat on voitu huomioida.


Eri suunnittelualojen tietomallien yhteensovitus tapahtuu viikoittaisissa palavereissa. Työmaalla malleja on käytetty todella monipuolisesti. Malleista on tehty määrälaskentaa ja niitä on käytetty apuna työnsuunnittelussa ja asennusjärjestyksen laadinnassa.  Mallista otetaan asennuskuvia, ja urakoitsijat tekevät tarkastuksia sekä mittauksia malleista.


Rakennuttaja on myös aktiivisesti seurannut ja johtanut tietomallintamista. Tietomallikoordinaattori on tärkeässä roolissa näin monimutkaisessa hankkeessa. Hankkeeseen osallistui sairaalarakentamisen asiantuntijoita mm. Ruotsista, ja tähän yhteistyöhön käytettiin Tekla Model Sharingia.


Tietomallinnuksissa noudatettiin HUS:n tietomallinnusohjetta.



Sairaalaympäristö asettaa tiukkoja vaatimuksia



Lastensairaalan työmaan aluesuunnitelma on tehty Trimblen Sketchup -ohjelmalla. Aluesuunnittelun keskeisiä osia on eri toimintojen vaiheistus, minkä suunnittelussa malli on ollut erinomainen työkalu.
Sairaalaympäristössä muun muassa pölyn suhteen on oltava erityisen tarkka. Mallista nähdään, mitkä kanavat palvelevat mitäkin aluetta ja missä on tarvetta pölynsuojaukselle, kun osa rakennuksesta on sisäviimeistelyssä.




Projektin osapuolet



Rakennuttaja: Haahtela-rakennuttaminen Oy

Arkkitehti: SARC, Reino Koivula Oy

Urakoitsija: SRV Rakennus Oy

Rakennesuunnittelija: Ramboll

LVIJA-suunnittelu: Ramboll

Sähkösuunnittelu: Granlund Oy

Tietomallikoordinaattori: Byggnadsekonomi

Kiinteät sairaalalaitteet (KSL): Granlund

Teräspalkit ja -pilarit: Peikko Finland Oy

Betonielementit: Parma Oy
