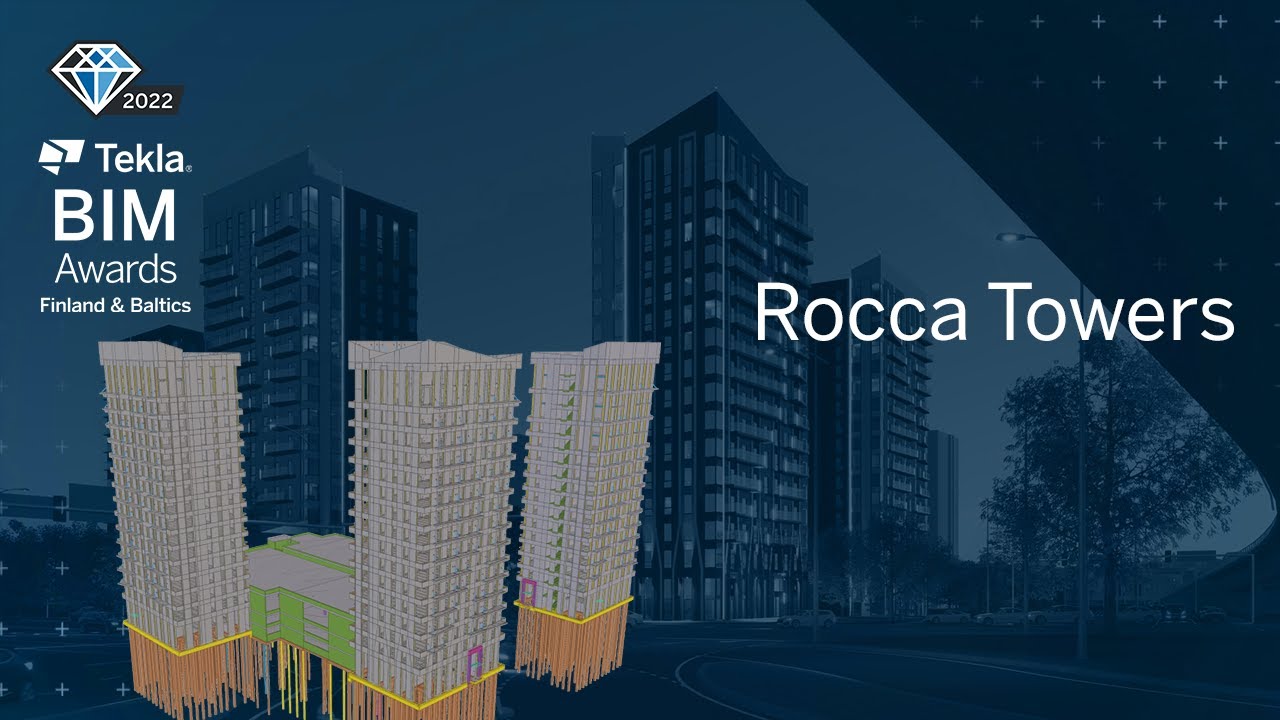

Rocca Towers

Rocca Towers on asunto- ja hybridikohde Haaberstin kaupunginosassa Tallinnassa. Se koostuu kolmesta 18-kerroksisesta tornitalosta ja niiden yhteyteen rakennetusta kolmikerroksesta pysäköintihallista, jossa on viherkatto. Modernin hybridikohteen alimmissa kerroksissa on liiketilaa, kolmannessa ja neljännessä kerroksessa toimistotilaa ja kerroksissa 5–18 asuntoja. Ylimpänä sijaitsevat välikerrokselliset penthouse-asunnot.

Projektin tiedot

Kategoria

Yleinen sarja

Yritys

Esplan OÜ

Sijainti

Tallinna

Kuvat ja videot

placeholder imageplay button

Projekti numeroina

Kohteen laajuus

kolme 18-kerroksista tornitaloa

Trimblen tuotteet

Tekla Structures

Concrete

13 730 m3

Rebar

378 602 m

Working hours

17 250

Rocca Towers on Viron suurimpia ja ketterimmin suunniteltuja ja rakennettuja asuntokohteita

Rocca Towers on asunto- ja hybridikohde Haaberstin kaupunginosassa Tallinnassa. Se koostuu kolmesta 18-kerroksisesta tornitalosta ja niiden yhteyteen rakennetusta kolmikerroksesta pysäköintihallista, jossa on viherkatto. Modernin hybridikohteen alimmissa kerroksissa on liiketilaa, kolmannessa ja neljännessä kerroksessa toimistotilaa ja kerroksissa 5–18 asuntoja. Ylimpänä sijaitsevat välikerrokselliset penthouse-asunnot.

Hanke on Viron mittakaavassa iso, eikä maassa useinkaan toteuteta yhtä ketterää ja tarkasti vaiheistettua suunnittelu- ja rakennusprojektia. Rakentamiseen kului yhteensä 16 kuukautta, kukin rakennus valmistui 4–6 kuukaudessa, ja suunnittelussa pysyttiin täysin aikataulussa. Laadukkaan suunnittelun ansiosta urakoitsijalta säästyi aikaa, ja haastavasta maailmantilanteesta huolimatta rakennustyöt saatiin päätökseen ennen määräaikaa. Suunnittelu alkoi vuoden 2020 joulukuussa ja valmistui tämän vuoden huhtikuussa. Rakennustyöt alkoivat vuoden 2021 elokuussa.

Hankkeessa onnistuttiin ja pysyttiin aikataulussa taitavalla tietomallikoordinoinnilla

Esplan vastasi kohteen pääsuunnittelusta mukaan lukien projektinhallinta ja rakenne-, LVISA- ja paloturvallisuussuunnittelu. Kaikki suunnittelualat mallinsivat osuutensa työmaan vaatimalla tarkkuudella. Rakennesuunnittelu tehtiin Tekla Structuresilla ja rakennelaskelmat Robot- ja FEM-Design-ohjelmilla. Valmis kohde on tulosta huolellisesta suunnittelusta ja tehokkaasta tiimityöstä, kuten omia ohjelmistojaan käyttävien suunnittelualojen koordinoinnista sekä erityisen hyvästä yhteistyöstä arkkitehdin, tilaajan ja urakoitsijan kesken.

Hankkeeseen sisältyi useita haastavia osa-alueita: kaikki parvekkeet ovat erilaisia ja kiinnitetty rakennukseen teräsliitoksin, pysäköintihallin saumoissa ei ole liikkuvuutta, katoilla on korkeat reunamuurit, ja kattohuoneistot on suunniteltu kahteen tasoon. Hankkeessa onnistuttiin huolellisesti kootun suunnittelutiimin, hyvin organisoidun yhteistyön, urakoitsijan varhaisen valinnan ja osallistumisen, kokeneen ja teknisesti valistuneen tilaajan ja tämän laatu- ja aikatauluvaatimusten sekä taitavan tietomallikoordinoinnin ansiosta.

Koska kaikki suunnittelualat mallinsivat osuutensa työmaan tarvitsemalla tarkkuustasolla, oli tärkeää tarkastaa suunnitelmat yhdistelmämallissa törmäysten ja muiden mahdollisten ongelmien varalta. Teklan ansiosta rakennesuunnittelijat pystyivät työstämään yhteistä mallia, mikä säästi aikaa, ja mallintamaan tarkasti kaikki liitokset ja raudoitukset. Oli tärkeää mallintaa varsinkin putkistojen aukotukset, johtojen koteloinnit ja betonielementtien kiinnikkeet sekä varmistaa rakenteiden detaljit ja turvakiinnitykset. Tietomalleista tuotettiin elementtipiirustukset, ja niitä hyödynnettiin referenssinä työmaalla.



Projektin osapuolet:

Pääsuunnittelu: Esplan OÜ
Arkkitehtuuri ja sisustussuunnittelu: OÜ ARS Projekt

Tekla BIM Awards

Tekla BIM Awards Suomi ja Baltia 2022 -kilpailussa esitellään alueiden hienoimmat ja nykyaikaisimmat rakennusprojektit.

Katso kaikki projektit

Tämän sivun sisältö on annettu Trimble Solutions Corporationille ("Trimble") Tekla BIM Awards sääntöjen ja aineiston luovutusehtojen mukaisesti.
