HOFOR BIO4

Projektin nimi:
HOFOR BIO4
Kategoria:
Yleinen sarja
Yritys / Yritykset:
Sweco Rakennetekniikka Oy
Maa:
Denmark

Kestävää teollisuutta - Biomassakattilarakennus Hoforin Kööpenhaminan sähkö- ja lämpövoimalaitokseen

Projektissa suunniteltiin Valmet Technologiesin toimittama 70 metriä korkea biomassakattilarakennus Hoforin sähköä ja lämpöä tuottavalle voimalaitokselle Kööpenhaminaan. Tilavuudeltaan 210 000 m3:n laitos on osa kaupungin ilmastosuunnitelmaa tulla maailman ensimmäiseksi hiilidioksidineutraaliksi pääkaupungiksi vuoteen 2025 mennessä. Kattilalaitoksen avulla voidaan vähentää energiantuotannon hiilidioksidipäästöjä 1,2 miljoonalla tonnilla vuosittain.



Kaikkien laitossuunnittelun osapuolten mallit saatiin täydellisesti sovitettua yhteen

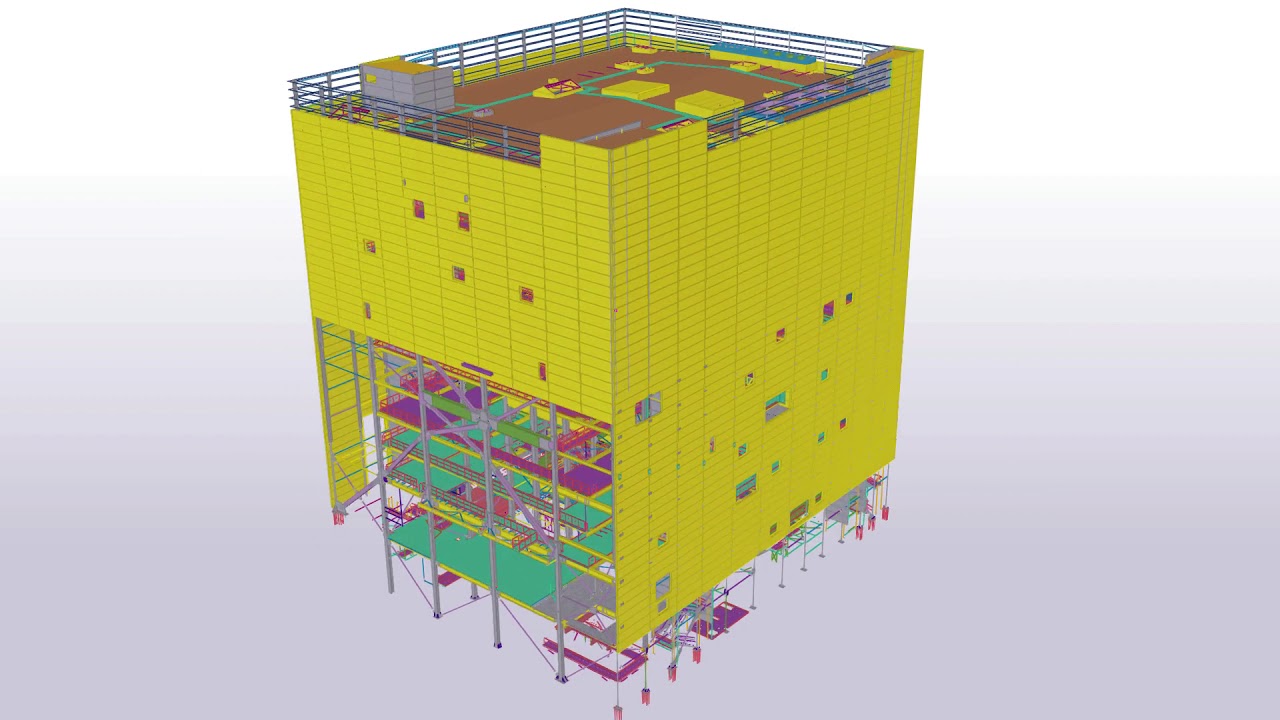

Projekti alkoi vuonna 2016 ja valmistuu vuonna 2020. Sweco suunnitteli kohteeseen teräs- ja kuorirakenteet. Haasteena oli hankkeen koko yhdistettynä kireään toimitusaikatauluun. Tekla Structuresissa (21.0) käytettiin referensseinä kaikkien laitossuunnittelun osapuolten malleja, mikä mahdollisti täydellisen yhteensovittamisen.

Referenssitieto tuotiin Teklaan IFC- ja DGN-muodossa. Mallia hyödynnettiin myös kohteen aikataulusuunnittelussa sekä teräsrakenteiden valmistuksen seurannassa. Portaiden, kaiteiden ja liitosten suunnittelussa käytettiin Swecon omia komponentteja. Rakenneanalyysiin ja -laskentaan käytettiin Tekla-Robot-linkkiä. Tilaajalle toimitettiin sekä piirustukset että tietomalli. Laitossuunnittelussa käytettiin AVEVA PDMS -ohjelmistoa.



Projektin osapuolet

Teräs- ja kuorirakenteiden suunnittelija: Sweco Rakennetekniikka Oy

Laitostoimittaja: Valmet Technologies Oy

Project details
Korkeus
70 m
Size
Tilavuus
210 000

20681
