Diamond City

CES AS



Timantinmuotoinen ostoskeskus

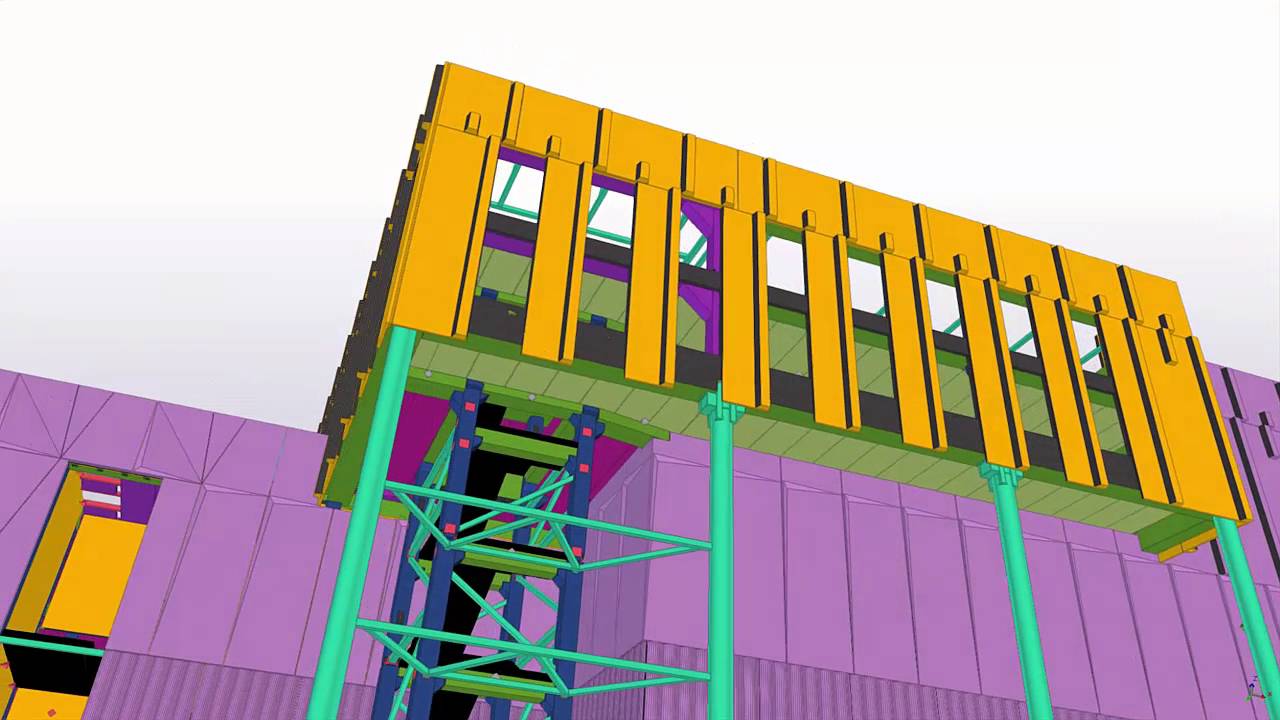

Diamond City (”Timanttikaupunki”) on Valko-Venäjän pääkaupunkiin Minskiin rakennettava toimistorakennuksen ja ostoskeskuksen yhdistelmä. Rakennus on timantin muotoinen, ja sen 4 kerrokseen ja 53 000 neliömetriin mahtuu toimistoja, kauppoja ja suunnitelmien mukaan myös hypermarket. Yksi projektin piirteistä on sen erityiset betonielementit, joilla timantin mallinen muotokieli on saavutettu. BIM:n avulla on pystytty saavuttamaan halutut muodot sekä tarkka geometria ja liitossuunnittelu.

Työskentely aloitettiin 2D-maailmassa. Hyvin pian kävi kuitenkin selväksi, ettei se riitä, kun kyseessä on haastava kohde, jonka arkkitehtuuri on haastava ja monimuotoinen. Asteittain kaikki osapuolet siirtyivät käyttämään BIM:iä, ja projektin lopussa ja kokoonpanovaiheessa Tekla-malleista oli korvaamatonta hyötyä. Erilaisia työkaluja hyödynnettiin monipuolisesti, ja käytettyjä ohjelmistoja olivat muun muassa Tekla BIMsight, Staad ja Frame Analysis.

Tekla Structuresia käytettiin koko suunnitteluprosessin ajan aina esisuunnittelusta liitossuunnitteluun, mukaan lukien määräluettelot  sekä liitos- ja konepajapiirustukset.Lisäksi luotiin uusi ohjelmistoympäristö Valko-Venäjän standardein , ja siinä käytettiin mm. epätyypillisiä valutarvikkeita custom componentteina.

Kansainvälisessä hankkeessa betonielementit valmistettiin pääosin Liettuassa, mutta myös Virossa ja Latviassa. Jokaisessa maassa ja tehtaassa on omat vaatimuksensa elementtipiirustuksille, mikä piti ottaa huomioon. Tekla Structuresin avulla tämä oli selkeästi helpompaa kuin CAD-piirustusten kanssa.

Projektin osapuolet ovat olleet hyvin tyytyväisiä BIM-työkalujen käyttöön ja tuloksiin. Urakoitsijalla ja kustannuslaskijoilla oli käytössään erinomaiset tiedot ja tavallista havainnollisempi näkymä. Menestyksekkään projektin myötä suunnittelija (CES AS) toivoo asiakkaan vakuuttuvan erinomaisen etukäteissuunnittelun tärkeydestä ja hyödyistä. Tämä auttaisi vähentämään ala-arvoisia suorituksia erityisesti rakennusten suunnittelussa.



Projektin osapuolet



Tilaaja: OAO Institut Minskgraždanproekt (ОАО Институт Минскгражданпроект)

Urakoitsija: OAO Institut Minskgraždanproekt (ОАО Институт Минскгражданпроект)

Arkkitehti: OAO Institut Minskgraždanproekt (ОАО Институт Минскгражданпроект)

Rakennesuunnittelu: CES AS

Suunnittelunohjaus ja mallien tarkastus: JSC Betonika

LVI-suunnittelu: OAO Institut Minskgraždanproekt (ОАО Институт Минскгражданпроект)

Sähkösuunnittelu:OAO Institut Minskgraždanproekt (ОАО Институт Минскгражданпроект)

Tekla BIM Awards

Tekla BIM Awards -kilpailussa esitellään alueiden hienoimmat ja nykyaikaisimmat rakennusprojektit.
