RWE Campus Essen - Haus A bis C

Projektbeschreibung

Bei dem Projekt handelt es sich um einen viergeschossigen Bürokomplex, der aus drei annähernd gleich aufgebauten Gebäuden besteht (Gebäude A, B und C). Das Büro HSK Beratende Ingenieure zeichnete für die Leistungsphasen 1-4 verantwortlich sowie für die Leistungsphase 5. Letztere beinhaltete die Erstellung der Schal- und Bewehrungspläne für das Untergeschoss als WU-Konstruktion sowie die Betonfertigteilplanung für in Summe neun aussteifende Treppenhäuser und für einige Sonderbereiche.

Herausforderungen & Erfolgsfaktoren

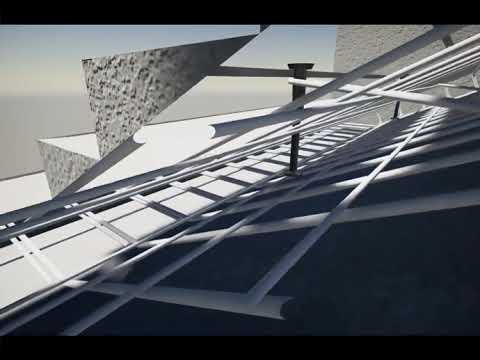

Die gesamte Ortbetonplanung wurde mit Tekla Structures erstellt. Das Modell enthält sämtliche, auf der Baustelle eingebaute, Bewehrungsstähle. Auf Grund des Bausystems des Generalunternehmers ergaben sich sehr komplexe Geometrien für die Betonfertigteile und extreme Bewehrungsgrade. Durch den Einsatz von Tekla Structures konnten diese Bauteile in so hoher Qualität und nahezu kollisionsfrei geplant werden, dass alle 804 Fertigteile ohne zusätzliche Anpassungen oder Änderungen auf der Baustelle gestellt werden konnten. Durch den konsequenten Einsatz der BIM-Software von Trimble konnten auch die Übergänge vom Ortbeton zu den Betonfertigteilen  im Projekt kollisionsfrei ausgeführt werden.



Zusammenarbeit und BIM-Prozess

  • Datenaustausch mit dem Generalunternehmer erfolgt größtenteils über IFC und DWG.
  •  Modell als Grundlage für die Ableitung der statischen Positionspläne wurde dem GU als IFC zur Verfügung gestellt und diente  als eine der Grundlagen für die Ausschreibung der Betonfertigteile
  • Sämtliche Listen für Einbauteile, Montageteile, Bewehrung etc. wurden direkt aus dem Modell heraus erstellt
  • Untergeschoss wurde mit Dlubal RFEM räumlich berechnet. Die Ergebnisplots wurden als DXF- bzw. PDF-Datei exportiert und als Referenzmodelle eingeladen

Tekla BIM Awards

Mit den Tekla BIM Awards werden Projekte ausgezeichnet, die die Arbeitsweise in der Baubranche verändern.

Alle Projekte ansehen

Der Inhalt dieser Seite wird der Trimble Solutions Corporation ("Trimble") gemäß den Teilnahmebedingungen der Tekla BIM Awards zur Verfügung gestellt.
