探讨BIM从预算到施工的价值

“我以前一直认为,我们不是设计师,所以3D模型对我们的客户来说没有太大价值。但在这个项目中,我清晰意识到,BIM可视化能够确保现场工作人员确切了解他们在建设什么。”

——Jeff Barley,UCI 建筑集团副总裁



UCI 建筑集团是总部位于美国堪萨斯州的总承包商。UCI成立于1950年,是美国最可靠的建筑公司之一。他们致力于为每个项目带来高水平的经验、技能和资源。

UCI副总裁Jeff Barley最近接受了Concrete Construction的采访,讲述了他探索BIM价值的经验。



观点的转变

即使BIM变得越来越普遍,在整个项目中从预算到施工使用同一个3D模型的情况也不多。几十年来,2D一直是行业标准,即使有更多的项目转向3D,我们仍然看到在2D工程图和3D模型之间转换时需要进行大量的返工。发生这种情况时,我们不仅不能可视化,而且需要非常耗时的返工,这个过程随时可能出现错误,从本质上讲,这有悖于BIM的目的。

2016年,我们用AutoCAD绘制设计图。BIM吸引了我们团队的注意,但我们还没有做好准备。那一年,在一个工业项目的设计建造会议上,一切都发生了变化。在与项目团队合作进行设计的会议中,我们使用了工程师提供的3D模型。通过使用3D模型,我们甚至没有打开过工程计划。他们能够完全理解他们正在建造的模型以及可构建模型的真正力量。这出乎意料的结果让我们决定转变心态。

从这个项目开始,Barley发现了自从在其业务中使用Tekla Structures的可构造3D模型以来发现的所有其他好处。从预算到模板建模直至计划和调度,UCI正在他们的业务中大力“投入BIM”。



在工作中应用BIM

我们开始研究业务中应用BIM可以增加价值的所有地方。我们开始使用Trimble的BIM软件Tekla Structures来探索BIM的价值,初步实现模板设计的自动化,而在当时,模板设计是用AutoCAD或手工完成的。

我们的目标是更加自动化和快速地设计模板,模板信息需要足够详细来减少我们提供给现场人员的二维平面图。例如,特别显示夹具的类型并说明其背后的原因,以便机组人员能够直观地理解。

使用Tekla Structures模型中的浇筑和混凝土几何形状以及交互自动化工具,使我们能够创建现实的模板模型,在更短的时间内计划和优化模板操作。我们不仅拥有与现场工作人员共享的3D模板模型,而且还有从模型中创建的详细图纸以及用于浇筑结构所需的模板的工程量清单。

我们最近对Tekla Structures模型和2D工程图进行了比较。目标是得到一个基本的可视化浇筑顺序。在Tekla Structures中对整个结构进行建模,我们将其分解为80个浇筑,这与工程师的计划一致。我们创建了一个浇筑顺序,以最有效的方式在项目中让五个工作人员进行浇注,他们能够共享一个视频序列,其中每个工作人员都知道在何时进行浇注。

直观显示出我们已经考虑了整个流程并制定了基于可构建3D模型的计划,这非常有用。我们同步用创建了2D浇筑顺序,然后将其导入Tekla Structures。Tekla软件中显示我们的2D工程图中有错误。在图纸上,我们看不到排序中的问题。但是,借助3D模型,我们可以轻松地可视化需要浇筑的顺序。在大多数情况下,我们使用2D工程图获得所需的混凝土布置流程,然后使用Tekla查找并纠正错误。

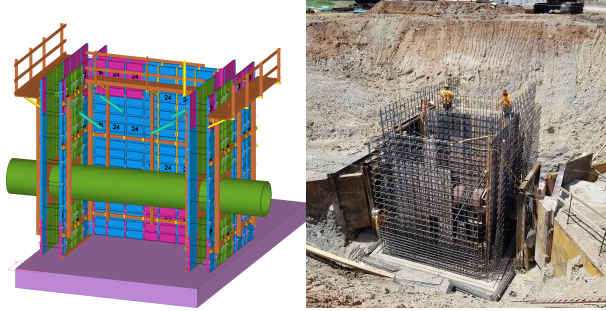

在Tekla中(左图)对整个结构进行建模,将其分解为80个浇筑物,使现场工作人员易于观察(右图)。

在施工现场

随着我们BIM应用获得成功,我们的目标是将3D模板模型推送到现场的工作人员主管手中使用。今天,我们为每个组员的日常任务创建高度详细的工作包。使用Trimble的协作平台Trimble Connect,我们为现场工作人员提供了可构建的3D Tekla Structures模型,在施工现场他们可以在iPad上直接用任何角度观看模型。共享具有真正可构造信息的模型,可以加快与现场工作人员的沟通,使他们能够可视化模板并提高整个施工过程的效率。



基于模型的预算

我们最近探索了使用三维模型来复查估计值。在当今竞争激烈的市场中,工程造价师需要快速工作。一个数字输入错误导致投标失败的事情并非鲜见。最近,我们投标了一个6米高的污水处理厂扩建项目,因此我们在Tekla Structures中对项目的各个部分进行了建模,然后将它们导出到电子表格中。这使我们能够比较数量并确定预算的准确性。

有时,业主会向我们提供项目的参数,并要求我们提供基于模型的预算。在这种情况下,我们可以在Tekla Structures中快速创建3D模型,并使用混凝土的立方码以及成型和精加工的平方英尺来估算这些单元的工时,并确定预算和进度表。如果我们的出价被接受,我们对前期所做的预算有信心,因为我们使用了可构建的、数据丰富的模型来确定准确的数量。而且,一旦承接了项目,我们可以继续使用相同的模型。



未来展望

对于我们的业务而言,紧跟潮流意味着创新。我们仍在探索将BIM整合到我们的工作中的多种方法,但是可以肯定的是,它将在满足快速的项目交付周期和简化我们的工作流程,降低效率方面发挥重要作用。并鼓励整个项目生命周期中的协作。



软件获取:要了解更多信息并下载Tekla 2020最新版,请访问:download.tekla.com
